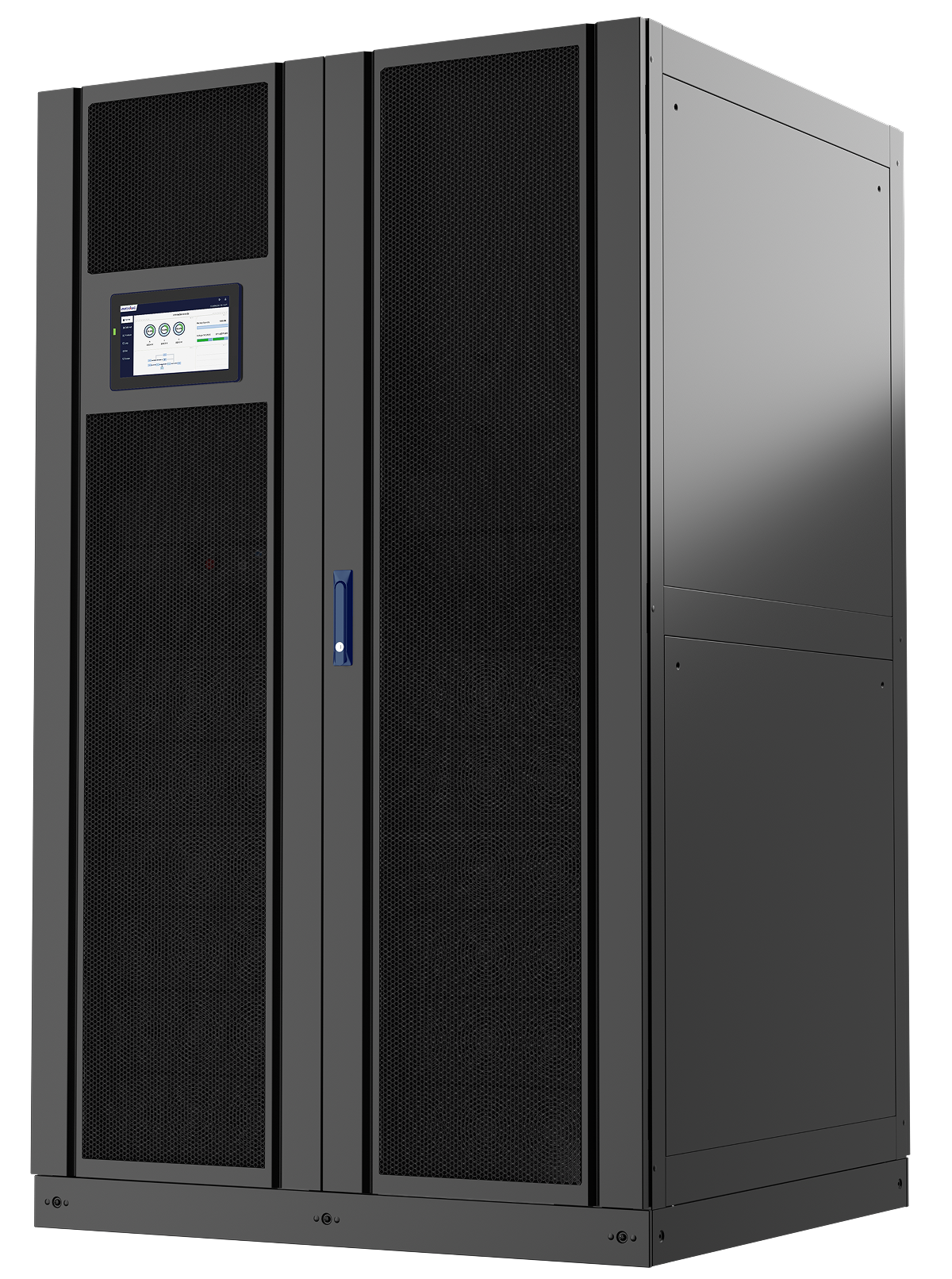

Силовой шкаф МОДУЛЬ СТ1000-100В

Силовой шкаф МОДУЛЬ СТ1000-100В

Схема ИБП (pdf)

Чертеж (pdf)

Инструкция (pdf)

Программное обеспечение (mib)

Техническое описание (pdf)

Оставить заявку

Технические характеристики

Модель СТ1000-100В
Артикул MGF1051
Силовые модули CM100N
Количество слотов 10
Количество модулей 10
Номинальная мощность 1000 кВА / 1000 кВт
Число фаз (вход) 3
Диапазон входного напряжения 228 – 304
Выходное напряжение 380/400/415
Входной коэффициент мощности 0.99
Число фаз (выход) 3
Выходной коэффициент мощности 1
Диапазон входной частоты 40 – 70
Перегрузочная способность байпаса < 110%: время работы не ограничено; 111% ... 125%: откл. ч-з 5 мин 126% ... 150%: откл. через 1 мин; > 150%: откл. через 1 сек
Вес без батареи 680 кг
Габариты, ШхГхВ 1200х1100х2000 мм
Защита от перегрузок - от АКБ < 110%: переход на байпас или отключение через 60 мин; 111% ... 125%: переход на байпас или отключение через 10 мин; 126% ... 150%: переход на байпас или отключение через 1 мин; > 150%: переход на байпас или отключение через 200 мсек
Влажность 0 – 95 % при 0...+40°С (без конденсации)
Рабочие температуры 0-40°С

Некоторые характеристики товара могут изменяться. Уточняйте, пожалуйста, критичные для вас параметры у нас или наших партнёров.

Модульные ИБП на базе силового шкафа МОДУЛЬ СТ1000-100В

Решения на базе силового модуля МОДУЛЬ СМ100N

МОДУЛЬ СТ1000-100В

МОДУЛЬ СТ1000-100В

МОДУЛЬ СТ1000-100В

Мощность готовых решений: 100-1000 кВА / 100-1000 кВт

  • Силовой модуль: CM100N (100 кВА)
  • Мощность: 100 кВА / 100 кВт
  • Число фаз (вход/выход): 3/3
  • Габариты: 511x785x140 мм
  • Вес: 45 кг
  • Силовой шкаф: СТ1000-100В
  • Габариты шкафа: 1200х1100х2000 мм
  • Максимальное количество модулей: 10 шт
  • Вес: 680 кг

Варианты модульных ИБП на базе шкафа СТ1000-100В и силового модуля CM100N

Название:

Мощность:

Кол-во модулей:

Свободные слоты:

СТ1000-100В-100

100 кВА / 100 кВт

1

9

СТ1000-100В-200

200 кВА / 200 кВт

2

8

СТ1000-100В-300

300 кВА / 300 кВт

3

7

СТ1000-100В-400

400 кВА / 400 кВт

4

6

СТ1000-100В-500

500 кВА / 500 кВт

5

5

СТ1000-100В-600

600 кВА / 600 кВт

6

4

СТ1000-100В-700

700 кВА / 700 кВт

7

3

СТ1000-100В-800

800 кВА / 800 кВт

8

2

СТ1000-100В-900

900 кВА / 900 кВт

9

1

СТ1000-100В-1000

1000 кВА / 1000 кВт

10

0
