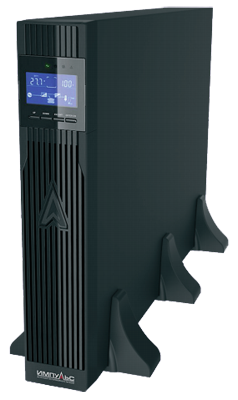

ФРИСТАЙЛ 1000-3000 ВА

Максимальная гибкость для защиты критически важных приложений

Техническое описание

ИБП ИМПУЛЬС, серии ФРИСТАЙЛ 1000-3000 ВА предназначены для бесперебойного электропитания ответственной нагрузки с высокой плотностью мощности: серверного и сетевого оборудования, сетей голосовой связи и передачи данных, промышленных установок и PLC-контроллеров.

Модельный ряд ИБП ФРИСТАЙЛ 1000-3000 ВА позволяет защищать как отдельно стоящие устройства мощностью от 1000 ВА (небольшой сервер), так и средние и мощные вычислительные или телекоммуникационные системы целиком.

Все модели устройств серии ФРИСТАЙЛ выполнены в форм-факторе башня/стойка (Rack\Tower).

Области применения

  • Серверное оборудование
  • Системы видеонаблюдения
  • Концентраторы телекоммуникационных сетей
  • Дежурное освещение
  • Коммутаторы, маршрутизаторы, сетевое оборудование
  • Малое промышленное оборудование
  • Системы хранения данных
  • PLC-контроллеры

Данный ИБП представляет собой устройство высокой плотности мощности, с однофазным входом и однофазным выходом, обладающее компактными размерами и универсальным исполнением корпуса, рассчитанного на установку на пол или в телекоммуникационную стойку.

Система управления ИБП построена с применением цифровых сигнальных процессоров (DSP), что обеспечивает высокую надежность устройства, качество и стабильность входных и выходных параметров, а так же высокий уровень защиты от помех и функции самодиагностики.

Серия ФРИСТАЙЛ 1000-3000 выполнена по технологии двойного преобразования (Online) и полностью цифровым управлением

  • ИБП с однофазным входом и однофазным выходом
  • Удаленное администрирование
  • Двойное преобразование (он-лайн топология)
  • Возможность подключения ДГУ
  • Интеллектуальное управление батареями
  • Возможность параллельной работы
  • ЖК-дисплей с функцией настройки
  • Чистая синусоида на выходе

Внешний вид ИБП ФРИСТАЙЛ

  • 1 Выходные розетки (10 А)
  • 2 Вывод батареи
  • 3 Интеллектуальный слот SNMP (на выбор)
  • 4 Защита от перенапряжения сети/факса/модема (на выбор)
  • 5 Порт связи RS-232
  • 6 Входная розетка переменного тока
  • 7 Входной автоматический выключатель
  • 8 EPO (на выбор)
  • 9 USB (на выбор)
  • 10 Выходная розетка (16 А)
МОДЕЛЬ 1000 ВА 1000 ВА (H) 1500 ВА 1500 ВА (H) 2000 ВА 2000 ВА (H) 3000 ВА 3000 ВА (H)
Фазность Однофазный с заземлением
Мощность (ВА/Вт) 1000 / 900 1500 / 1350 2000 / 1800 3000 / 2700
ВХОД
Номинальное напряжение 200/208/220/230/240 В переменного тока
Диапазон рабочих напряжений Переход на АКБ при понижении/повышении напряжения 160-300В при нагрузке 100%-80%; 140-300В при нагрузке 80%-70%; 120-300В при нагрузке 70%-60%; 110-300В при нагрузке < 60%
Возврат в норм.режим при понижении/повышении напряжения 175-290В при нагрузке 100%-80%; 155-290В при нагрузке 80%-70%; 135-290В при нагрузке 70%-60%; 125-290В при нагрузке < 60%
Рабочий диапазон частот, Гц 40-70
Коэффициент мощности 0,99 при 100% нагрузки
Диапазон напряжений байпаса верхний предел: 230-264 (по умолчанию: 264 В переменного тока)
нижний предел: 170-220 (по умолчанию: 170 В переменного тока)
Подключение генератора есть
ВЫХОД
Напряжение 200/208/220/230/240 В переменного тока
Коэффициент мощности 0,9
Стабильность напряжения ±1%
Частота, Гц Линейный режим (синхронизированный диапазон) 47-53 Гц или 57-63 Гц
Режим работы от АКБ 50/60±0,1
Крест-фактор 3:1
Нелинейное искажение (THDv) ≤3% THD с линейной нагрузкой; 56% THD с нелинейной нагрузкой
Форма сигнала синусоида
Время переключения Сеть на АКБ 0 мсек
На байпас 4 мс
Эффективность Линейный режим 92%
БАТАРЕЯ
Тип батареи 12В 9А/ч зависит от ёмкости внешних батарей 12В 9А/ч зависит от ёмкости внешних батарей 12В 9А/ч зависит от ёмкости внешних батарей 12В 9А/ч зависит от ёмкости внешних батарей
Количество 2 2 3 3 3 4 4 6 6 6 8
Время резервирования Продолжительная работа ИБП зависит от ёмкости внешних батарей
Время перезарядки 4 часа до 90%
Напряжение шины постоянного тока 27,4 В ±1% 27,4 В ±1% 41,0 В ±1% 41,0 В ±1% 54,7 В ±1% 54,7 В ±1% 82,1 В ±1% 82,1 В ±1% 82,1 В ±1% 109,4 В ±1%
Зарядный ток 1 А или 2 А 12 А макс. (настраивается) 1 А или 2 А 12 А макс., (настраивается) 1 А или 2 А 12 А макс. (настраивается) 1 А или 2 А 12 А макс. (настраивается)
СИСТЕМНЫЕ ХАРАКТЕРИСТИКИ
Перегрузка (линейный режим) Температура окружающей среды < 35°С
105-110% – переход на байпас через 10 мин
110-130% – переход на байпас через 1 мин
130-150% – переход на байпас через 5 сек
>150% – переход на байпас мгновенно
Короткое замыкание Остановка системы
Перегрев Линейный режим: переход на байпас; режим АКБ; мгновенное отключение ИБП
Низкий заряд батареи Сигнал тревоги и выключение
EPO (опционально) Мгновенное отключение ИБП
Индикация аудио и визуальная Отказ сети; Низкий уровень заряда АКБ; Перегрузка; Системный сбой
Интерфейсы USB (или RS232), SNMP-карта (опционально), релейная карта (опционально)
ПРОЧИЕ ДАННЫЕ
Рабочая температура 0ºC ~ 40ºC
Температура хранения -25°С ~ 55°С
Диапазон влажности 0°С ~ 40°С
Абсолютная высота над уровнем моря < 1500 м
Уровень шума Менее 50 дБА на 1 метр
ТЕХНИЧЕСКИЕ ДАННЫЕ
Размер (ШхВхГ), мм 440х86,5х325 440х86,5х435 440х86,5х460 440х86,5х435 440х86,5х600 440х86,5х435
СТАНДАРТЫ
Безопасности IEC/EN62040-1,IEC/EN60950-1
EMC IEC/EN62040-2,IEC61000-4-2,IEC61000-4-3,IEC61000-4-4, IEC61000-4-5,IEC61000-4-6,IEC61000-4-8

* Снижение максимально допустимых значений до 80% ёмкости, когда выходное напряжение настроено на 200/208 В переменного тока.

** Характеристики продукта могут быть незначительно изменены без дополнительного уведомления.

Функции и особенности

  • ИБП с однофазным входом и однофазным выходом
    Данный ИБП представляет собой устройство высокой плотности мощности, с однофазным входом и однофазным выходом, обладающее компактными размерами и универсальным исполнением корпуса, рассчитанного на установку на пол или в телекоммуникационную стойку.
  • Цифровое управление
    Система управления ИБП построена с применением цифровых сигнальных процессоров (DSP) что обеспечивает высокую надежность устройства, качество и стабильность входных и выходных параметров, а так же высокий уровень защиты от помех и функции самодиагностики.
  • Интеллектуальная зарядка АКБ
    ИБП использует современный метод заряда, осуществляемый в три этапа:
    1-й этап: заряд постоянным током, что гарантирует быстрый заряд до 90% емкости;
    2-й этап: заряд постоянным напряжением, позволяющий зарядить АКБ до 100% и выровнять заряд всех АКБ в линейке.

Использование данного ИБП позволяет решить большинство связанных с электропитанием проблем: отключения энергоснабжения, повышенное или пониженное напряжение, провалы и всплески напряжения или колебания напряжения, импульсные помехи, гармонические искажения, колебания частоты, высокочастотный шум и др
