Источник бесперебойного питания ИМПУЛЬС ФРИСТАЙЛ 11-2

Области применения

  • Серверы начального уровня
  • Коммутаторы, маршрутизаторы, сетевое оборудование
  • Дежурное освещение
  • Концентраторы телекоммуникационных сетей
  • Системы хранения данных
  • Промышленное оборудование
  • Системы видеонаблюдения
  • Стойки АСУТП

Технические характеристики

Серия ИБП ФРИСТАЙЛ 11
Модель ФРИСТАЙЛ 11-2
Артикул FR20201
Тип ИБП on-line
Номинальная мощность 2 000 ВА / 1 800 Вт
Число фаз (вход) 1
Входное напряжение 200/208/220/230/240 В
Диапазон входного напряжения 160-290В при полной нагрузке, 140-290В при 70%< нагрузка ≤80%, 120-290В при 60%< нагрузка ≤70%, 110-290В при нагрузке ≤60%
Напряжение (батарея) 48 В
Выходное напряжение 200/208/220/230/240 В
Входной коэффициент мощности 0.98
Число фаз (выход) 1
Выходной коэффициент мощности 0.9
Диапазон входной частоты 45 – 65 Гц, автоопределение
Искажение - линейная нагрузка ≤3%
Искажение - нелинейная нагрузка ≤5%
Количество 12 В батарей 4
Вес, включая батареи 26.3 кг
Общее кол-во батарей 4
Габариты, ШхГхВ 440 × 552 × 86,5 мм
КПД Двойное преобразование До 90%, ECO режим > 94%
Уровень шума 50 дБ
Перегрузочная способность инвертора 108%±5%–150%±5%: отключение через 30 сек., 150%±5%–200%±5%: отключение через 300 мсек., >200%±5%: отключение через 20 мсек.
Тип подключаемых АКБ 12В/9Ач*4
Время зарядки 5 ч
Интерфейс USB есть
Количество выходных разъемов питания 8
Тип выходных разъемов IEC 320 C13 (компьютерный)
Гарантия 2 года
Габариты АКБ (мм) 151×65×100
Емкость встроенных АКБ 9 Ач
Количество АКБ 4
Форма выходного сигнала Синусоида
ЖК-дисплей да
RS232 есть
Холодный старт да
Защита от высоковольтных импульсов да
Защита от короткого замыкания да
Защита телефонной линии да
Защита от перегрузки да
Защита от электромагнитных и радиопомех да
Комплектация
  • - ИБП
  • - Сетевой кабель
  • - Кабель нагрузки IEC 320 C13 (компьютерный) (2 шт.)
  • - USB кабель
  • - Диск с ПО
  • - Опоры для напольной установки (2 шт.)
  • - Фронтальные крепления для установки в 19" стойку (2 шт.) (заказывается дополнительно)
  • - Инструкция
  • - Гарантийный талон
Cтабильность напряжения 2

Некоторые характеристики товара могут изменяться. Уточняйте, пожалуйста, критичные для вас параметры у нас или наших партнёров.

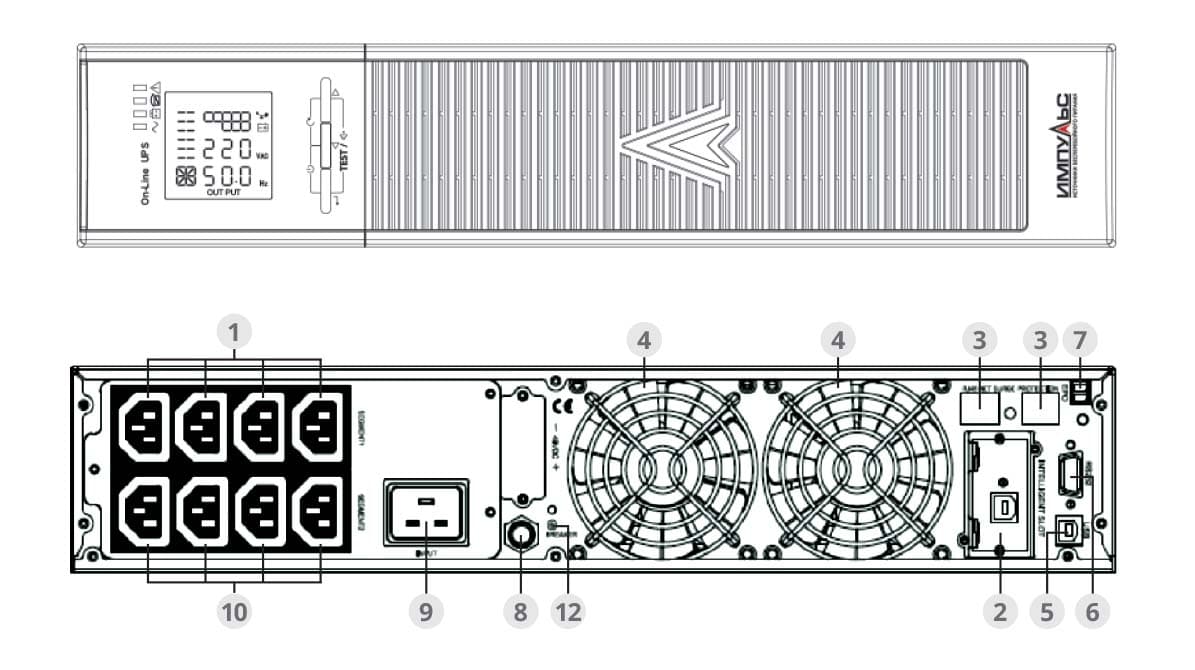

Внешний вид ИМПУЛЬС ФРИСТАЙЛ 11-2

Внешний вид
  • 1 Выходные разъёмы низкоприоритетной нагрузки (сегмент 1)
  • 2 Слот для подключения SNMP/RELAY платы
  • 3 Защита локальной/телефонной линии
  • 4 Вентилятор
  • 5 USB-порт
  • 6 COM-порт
  • 7 Порт аварийного отключения EPO
  • 8 Автоматический предохранитель
  • 9 Входной разъем
  • 10 Выходные разъемы высокоприоритетной нагрузки (сегмент 2)
  • 11 Выходной разъём 16А
  • 12 Заземляющий контакт

Панель управления ИМПУЛЬС Фристайл 11 1.8 кВт

Панель управления

Панель управления ЖК-дисплеем источника бесперебойного питания ИМПУЛЬС ФРИСТАЙЛ 11-2 содержит индикаторы для самых разных показателей работы ИБП. Основными являются индикатор ошибки, индикатор работы в режиме «байпас», индикатор батарейного режима работы (режим накопленной энергии), индикатор обычной работы.

Подключение ВБМ

Для подключения ВБМ (поставляются отдельно) к ИБП ФРИСТАЙЛ 11-2 следуйте следующим инструкциям:

2. Выключатель на батарейном блоке должен находиться в выключенном состоянии.

1. Снимите передние пластиковые панели каждого ВБМ и ИБП как показано на рисунке.

2. Снимите направляющие для проводов в нижней части передней крышки ИБП.

3. Для самого нижнего (или единственного) ВБМ необходимо снять направляющие для проводов, расположенные в его верхней части.

4. Если устанавливается более одного ВБМ, у всех, кроме нижнего, нужно снять и верхние направляющие для проводов. При подключении коннектора ВБМ может происходить небольшое искрение. Это нормально и не опасно. Подключайте провода быстро, слегка нажмите на разъем для надежного соединения.

5. К ИБП ФРИСТАЙЛ 11-2 можно подключить до четырёх ВБМ. При подключении соблюдайте полярность (чёрный к чёрному), обеспечьте плотное соединение. Чтобы подключить второй ВБМ, отсоедините коннектор первого ВБМ и осторожно потяните его кабель, чтобы длины хватило для подключения ко второму ВБМ. Повторите действия для подключения дополнительных ВБМ.

6. Проверьте, плотность соединения: провода должны быть уложены без натяжений и резких изгибов.

7. Установка передней пластиковой панели ВБМ. Чтобы установить на место переднюю панель, убедитесь, что кабели ВБМ проложены по направляющим. Панель закрепляется с помощью защёлки рядом с левой стороной корпуса ВБМ. Повторите действия для каждого ВБМ. Процедура установки не отличается от установки крышки ИБП.

8. Проверьте, что вся проводка ИБП и ВБМ проложена за пластиковыми панелями и недоступна пользователям.

Функциональные особенности ИМПУЛЬС ФРИСТАЙЛ 11-2

  • Однофазный вход / однофазный выход.
  • ИМПУЛЬС ФРИСТАЙЛ 11-2 оснащен полным цифровым управлением на базе цифрового сигнального процессора (DSP), что обеспечивает расширенные возможности: повышенная надёжность, быстродействие, самозащита, самодиагностика и т.д.
  • Масштабируемое время автономной работы благодаря возможности подключения к ИБП до четырёх внешних батарейных модулей.
  • В ИМПУЛЬС ФРИСТАЙЛ 11-2 реализован улучшенный метод трёхэтапного заряда, гарантирующий увеличенный срок службы аккумуляторов и быстрый заряд:
    • Первый этап: Заряд до 90% большим постоянным током;
    • Второй этап: Заряд при постоянном напряжении до достижения полного уровня;
    • Третий этап: Плавающий режим.
  • Наличие ЖК-дисплея со светодиодной подсветкой позволяет пользователю получить информацию о состоянии ИБП и его рабочих параметров, таких как входное/выходное напряжение, частота и процент загрузки, процент заряда аккумуляторов, внутренняя температура и т.п. Конструкция ЖК-дисплея допускает использование в вертикальном (башенном) и горизонтальном (стоечном) положениях.
  • С помощью платы SNMP (приобретается отдельно) вы можете удалённо управлять ИБП и контролировать его параметры.
  • Поддержка горячей замены батарей.
  • Модель в стоечном исполнении имеет размер 2U и подходит к любой 19" стойке
  • Функция «холодного старта» при отсутствии напряжения в электросети
  • Функция отключения некритичной нагрузки и продления времени работы критичной нагрузки при работе в автономном режиме
