Источник бесперебойного питания ИМПУЛЬС ФРИСТАЙЛ 1000 ВА

Комплектация

Комплект поставки:

• Руководство пользователя ИБП
• Комплект программного обеспечения на CD-диске
• USB-кабель
• Кабель питания (вход и выход)
• Кабель RS232

*в комплектации возможны изменения в зависимости от варианта исполнения

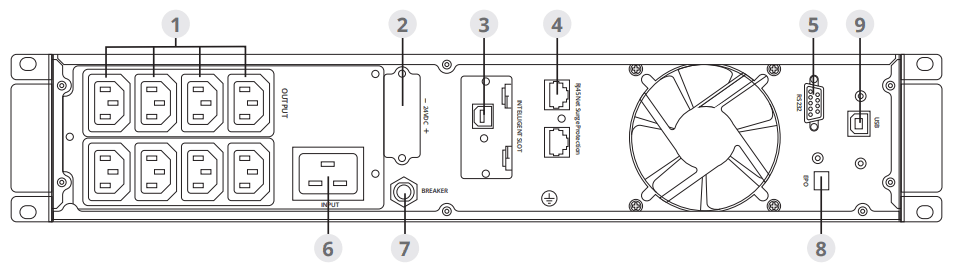

Внешний вид ИМПУЛЬС ФРИСТАЙЛ 1000 ВА

• 1 Выходные розетки (10 А)
• 2 Батарейный разъем для подключения ВБМ
• 3 Интеллектуальный слот SNMP (на выбор)
• 4 Защита от перенапряжения сети/факса/модема (на выбор)
• 5 Порт связи RS-232

• 6 Входная розетка переменного тока
• 7 Входной автоматический выключатель
• 8 EPO (на выбор)
• 9 USB (на выбор)

Подключение внешних батарейных модулей к ИМПУЛЬС ФРИСТАЙЛ 1000 ВА

1. Чтобы установить дополнительные ВБМ для ИБП

Поверните ИБП задней панелью к себе. Найдите место расположения разъемов для подключения ВБМ закрытое заглушкой. Снимите заглушку.

• Вставьте кабель(-и) ВБМ в батарейные разъемы, как показано на Рисунке 7. К ИБП может подключаться до четырех ВБМ. Подключите черный разъем к черному разъему. Плотно соедините разъемы, чтобы обеспечить соответствующее соединение.
  Для подсоединения второго ВБМ, отсоедините разъем ВБМ на первом ВБМ и аккуратно потяните, чтобы дотянуть соединяющий кабель к разъему ВБМ на втором ВБМ. Повторите этот процесс для последующих ВБМ.
• Убедитесь, что соединения ВБМ плотно затянуты, и для каждого соединительного кабеля обеспечен достаточный радиус изгиба и отсутствует натяжение кабеля.

• Вернитесь к шагу 4, чтобы продолжить установку ИБП.

Установка ИБП ИМПУЛЬС ФРИСТАЙЛ 1000 ВА

1. Для установки набора реек
   • Соберите левую и правую направляющую с задними направляющими, как показано на Рисунке 1. Не затягивайте винты.
     Отрегулируйте размер каждой направляющей на глубину стойки.Функция «холодного старта» ИБП при отсутствии напряжения в электросети.

   • Выберите соответствующий размер стойки для установки в ИБП (см. Рис. 2).
     Направляющая занимает четыре позиции спереди и сзади стойки.
   • Затяните четыре гайки M5 зонтичного типа со стороны направляющей в сборе (см. Рис. 1).
   • Закрепите одну направляющую в сборе к передней стойке, используя один винтом с круглой головкой M5×12 и одну разжимную гайку M5. Используя две разжимные гайки M5 и два винта с круглой головкой M5×12, закрепите направляющую в сборе на задней панели стойки.

   • Повторите шаги 3 и 4 для другой направляющей в сборе.
   • Затяните четыре барашковые гайки посередине каждой направляющей в сборе.
   • При установке дополнительных шкафов повторите шаги с 1 по 6 для каждого набора реек.
   • Установите ИБП на ровную и устойчивую поверхность, чтобы передняя часть шкафа смотрела на вас.
   • Установите монтажные кронштейны в отверстия для винтов с каждой стороны ИБП и закрепите винтами с плоской головкой M4х8, включенные в поставку (см. Рис. 3).

   • При установке дополнительных устройств повторите шаги 8 и 9 для каждого устройства отдельно.
   • Вставьте ИБП и любые другие дополнительные устройства в стойку.
   • Закрепите переднюю часть ИБП к стойке, используя один винт с круглой головкой M5х12 и одну гайку M5 с каждой стороны (см. Рис. 4). Установите нижний винт с каждой стороны через нижнее отверстие монтажного кронштейна и нижнее отверстие рейки. Повторите установку для любых дополнительных устройств.
   • Перейдите к следующему разделу «Подключение при монтаже в стойку».

2. Установка проводки при монтаже в стойку.
   • Установка ИБП, включая подключение внутренних аккумуляторных батарей ИБП.
   • Подключение любых дополнительных ВБМ.

Установка ИБП

1. Снимите лицевую панель каждого ИБП.
   Прижмите сторону панели с ЖК-дисплеем, удерживая другую сторону, и быстро извлеките ее, затем извлеките другую сторону с дисплеем (см. Рис.5).

   Для снятия панели, смотрите рис. 5


2. Подключите разъем внутренней аккумуляторной батареи (см. Рис. 6).

   Подключите красный вывод к красному, плотно соедините разъем, чтобы обеспечить соответствующее соединение.

3. Если вы устанавливаете ВБМ, см. следующий раздел «Подключение ВБМ», прежде чем продолжить установку ИБП.

4. Снимите лицевую панель ИБП.
5. Если вы устанавливаете программное обеспечение для управления питанием, подключите свой компьютер к одному из коммуникационных портов или дополнительной карте подключения. Для коммуникационных портов используйте соответствующий кабель.
6. Если в стойке имеются токопроводящие элементы, требующие заземления, подключите заземляющий кабель (не входит в комплект поставки) к болту заземления. См. Раздел «Задние панели» для определения расположения болта заземления в каждой модели.
7. Если согласно местным нормам требуется устройство аварийного отключения (разъединитель), см. раздел «Дистанционное устройство аварийного отключения» (REPO), установите переключатель REPO перед включением ИБП.
8. Перейдите к разделу «Запуск ИБП»
