Модуль внешнего байпаса ИМПУЛЬС PDU 16 А

Данный модуль внешнего байпаса предназначен для применения с ИБП ФРИСТАЙЛ11, 1-3 кВА. В Режиме «Нормальный» ИБП подключается к сети через модуль байпаса и обеспечивает бесперебойное питание нагрузки. В Режиме «Байпас» нагрузка переключается на питание напрямую от внешней сети, минуя цепи ИБП.

Вход и Выход ИБП полностью изолируются от потребителей и питающей сети. В данном режиме ИБП может быть безопасно (и без отключения нагрузки) извлечен из системы для проведения обслуживания или замены.

Установка

Предварительные проверки

Внимательно осмотрите упаковку, корпус оборудования и все принадлежности на предмет повреждений при получении. При выявлении повреждений устрой­ства немедленно сообщите об этом поставщику и перевозчику для определения ущерба и дальнейших действий.

Комплект поставки:
  • Модуль байпаса - 1 шт.
  • Инструкция по эксплуатации - 1 шт.
  • Крепление для установки в стойку 19" - 2 шт.
Кабели подключения:
  • Schuko / IEC-C19 - 1 шт.
  • IEC-C20 / IEC-C19 - 2 шт.
  • IEC-C20 / IEC-C13 - 1 шт.
  • IEC-C19 / IEC-C14 - 1 шт.

Сохраняйте упаковку для использования при транспортировке в будущем.

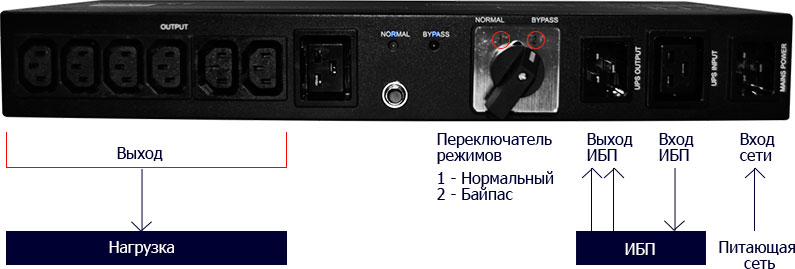

Внешний вид

A 1 × IEC-C20 (16A) входной разъем: Подключение к питающей сети
B 1 × IEC-C19 (16A) выходной разъем: Подключение входа ИБП
C 1 × IEC-C20 (16A) входной разъем: Подключение выхода ИБП
D Переключатель: Переключение между режимами «Нормальный» и «Байпас»
E Индикатор «Байпас»: Включен при работе в режиме «Байпас»
F Защитный прерыватель: Защищает устройство от перегрузок и К.З.
G Индикатор «Нормальный» : Включен при работе в режиме «Нормальный»
H 1 × IEC-C19 (16A) выходной разъем: Подключение нагрузки
I 6 × IEC-C13 (10A) выходные разъемы: Подключение нагрузки

Размещение

Модуль байпаса размещается на плоской поверхности. Кроме этого, он может быть установлен в стойке 19" (2) или на стене (3):

  • 1. Открутите 4 винта на боковых панелях
  • 2. Установите крепления в передней части – или –
  • 3. Установите крепления в задней части модуля, в зависимости от предполагаемого варианта установки.

Подключение

  • Убедитесь что переключатель (D) находится в положении «2» (Байпас).
  • Подключите вход ИБП к соответствующему разъему модуля (B) используя кабель [IEC-C20 / IEC-C19] или [IEC-C20 / IEC-C13] в зависимости от типа разъема подключаемого ИБП.
  • Подключите выход ИБП к соответствующему разъему модуля (C) используя кабель [IEC-20-IEC-C19] или [IEC-C14-IEC-C19] в зависимости от типа разъемов подключаемого ИБП.

ВНИМАНИЕ: используйте выход ИБП, рассчитанный на максимальную выдаваемую мощность.

  • Подключите нагрузку к выходным разъемам модуля (H и I)
  • Подключите кабель [Schuko / IEC-C19] к разъему (A) модуля и питающей сети.
  • Можете включать ИБП и подавать питание на нагрузку.

НЕДОПУСТИМО ПОДКЛЮЧЕНИЕ БОЛЕЕ ОДНОГО МОДУЛЯ БАЙПАСА К ОДИНОЧНОМУ ИБП

Эксплуатация

Модуль может работать в режимах Нормальный и Байпас. Переключатель (D) используется для выбора режима работы модуля байпаса.

  • Режим «Нормальный»

    В режиме Нормальный, вход ИБП подключен к сети, ИБП питает нагрузку. При отключении входной сети ИБП питает нагрузку используя энергию АКБ. Для работы в режиме «Нормальный» установите переключатель в позицию «1».

  • Режим «Байпас»

    В режиме Байпас, нагрузка подключена к питающей сети напрямую, питание на ИБП не подается; ИБП может быть извлечен из системы. При отказе внешней сети нагрузка не защищена ИБП. Для работы в режиме «Байпас» установите переключатель в позицию «2».

Технические данные

Напряжение~ 220/230/240 В
Максимальный ток 16 А
Вход сети1× IEC320 тип C20 (16A)
Выход на ИБП 1× IEC320 тип C19 (16A)
Вход 1× IEC320 тип C20 (16A)
Выход1× IEC320 тип C19 (16A) 6× IEC320 тип C13 (10A)
Размеры440 × 180 × 60 мм (1.4 U)
Вес2,15 кг
