ИБП ИМПУЛЬС ЮНИОР 650 (Россия)
ИБП ИМПУЛЬС ЮНИОР 650 (Россия) – это интеллектуальное устройство с микропроцессорным управлением, встроенным стабилизатором напряжения, ЖК-дисплеем и современным коммуникационным интерфейсом. Встроенные функции защиты от помех, авторестарта, холодного старта обеспечивают максимальную гибкость в применении устройства. Сочетание этих составляющих делает ИБП серии ЮНИОР (Россия) идеальным решением для защиты персональных компьютеров, домашней и офисной техники.
Области применения
- Персональные компьютеры
- Аудио и видео оборудование
- Рабочие станции, периферийное оборудование, маломощное офисное оборудование
- Банковское оборудование, кассовые аппараты, торговые терминалы
Технические характеристики
| Серия ИБП | ЮНИОР (Россия) |
|---|---|
| Модель | ЮНИОР 650 (Россия) |
| Артикул | MRJN65101 |
| В реестре Минпромторга | да |
| Тип ИБП | line-interactive |
| Номинальная мощность | 650 ВА / 390 Вт |
| Число фаз (вход) | 1 |
| Диапазон входного напряжения | ~ 162 - 290 В |
| Выходное напряжение | ~230 В |
| Число фаз (выход) | 1 |
| Диапазон входной частоты | 50-60 Гц |
| Количество 12 В батарей | 1 |
| Вес без батареи | 5.5 кг |
| Общее кол-во батарей | 1 |
| Габариты, ШхГхВ | 90х286х180 мм |
| Тип подключаемых АКБ | Свинцово-кислотные, герметичные, не обслуживаемые |
| Время зарядки | 8 ч |
| Количество АКБ | 1 |
| Светодиодные индикаторы | Работа от сети, работа от батареи, неисправность/перегрузка |
| Время переключения | Среднее: 4-6 мсек, максимальное: 10 мсек |
| Форма выходного сигнала | Ступенчатая аппроксимация синусоиды |
| Материал корпуса | Ударопрочный и огнестойкий ABS-пластик |
| Холодный старт | да |
| Защита от высоковольтных импульсов | да |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Некоторые характеристики товара могут изменяться. Уточняйте, пожалуйста, критичные для вас параметры у нас или наших партнёров.
Комплектация
Комплект поставки:
- Блок ИБП – 1;
- Руководство пользователя – 1;
- Гарантийный талон – 1;
- Кабель IEC – 1 (для версии IEC);
- Кабель USB – 1 (опционально).

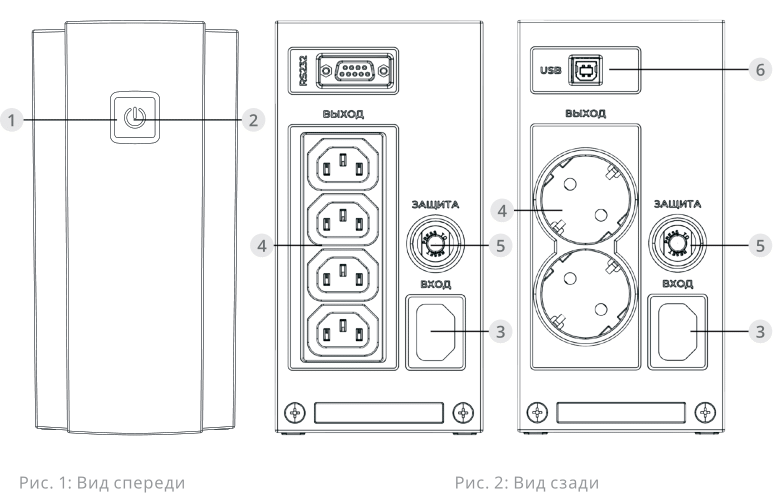

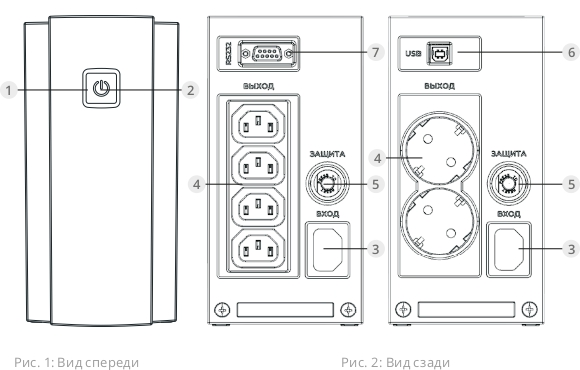

Внешний вид ИМПУЛЬС ЮНИОР 650 (Россия)
- 1 Выключатель питания:
Удерживайте кнопку около 2-х секунд для включения или выключения ИБП. При включении раздастся одиночный сигнал. Звуковая сигнализация: По умолчанию включена. Чтобы выключить сигнализацию, дважды нажмите кнопку питания. Два коротких звуковых оповещения – сигнализация выключена. Чтобы включить сигнализацию снова дважды нажмите кнопку питания. Один короткий звуковой сигнал – сигнализация включена. Длинный сигнал устройство выдаёт при аварии. При переходе работы от АКБ устройство раз в минуту выдает короткий сигнал - 2 Светодиодные индикаторы
Светодиодный индикатор отображает статус работы ИБП от сети/от батарей.
Синий – работа от АКБ.
Зелёный – работа от сети.
Моргающий фиолетовый – режим калибровки.
Красный – авария/перегрузка.
- 3 Шнур сетевого электропитания
Подключение к электросети.
- 4 Разъемы ИБП с батарейной поддержкой
ИБП имеет 4 выходных разъёма типа IEC C13 либо 2 разъема типа SCHUKO, обеспечивающие работу оборудования во время отсутствия электропитания или скачков напряжения. - 5 Входной предохранитель
Входной предохранитель обеспечивает оптимальную защиту от перегрузки. - 6 USB интерфейс (опционально)
Установка ИБП ИМПУЛЬС ЮНИОР 650 (Россия)
- Новый ИБП готов к использованию, но в процессе перевозки и хранения возможно снижение уровня заряда аккумулятора. Поэтому необходимо зарядить аккумулятор не менее 8 часов для обеспечения работы в течение эксплуатационного срока (для зарядки аккумулятора, просто включите ИБП в розетку). Данный ИБП может заряжаться даже тогда, когда ИБП выключен.
- Выключив ИБП и отсоединив ИБП от розетки, подключите необходимые устройства, компьютер, монитор, внешние накопители или другое оборудование. Убедитесь, что суммарная нагрузка подключенного оборудования не превышает максимальную мощность ИБП. Такие устройства, как копиры, принтеры, пылесосы, обогреватели и другое мощное оборудование не должно подключаться к ИБП.
- Подключите ИБП к розетке электропитания с заземлением. Не используйте удлинители или переходники.
- Нажмите кнопку включения. Индикатор питания включится и прозвучит один звуковой сигнал.
- В случае превышения нагрузки, прозвучит один долгий звуковой сигнал. Для исправления, выключите ИБП, отсоедините часть оборудования. Подождите 10 сек, убедитесь, что предохранитель в норме и включите ИБП еще раз.
- Для обеспечения наилучшего функционирования аккумулятора оставляйте ИБП всегда включенным в сеть.
Инструкции по замене аккумуляторной батареи ИБП ЮНИОР 650 (Россия)

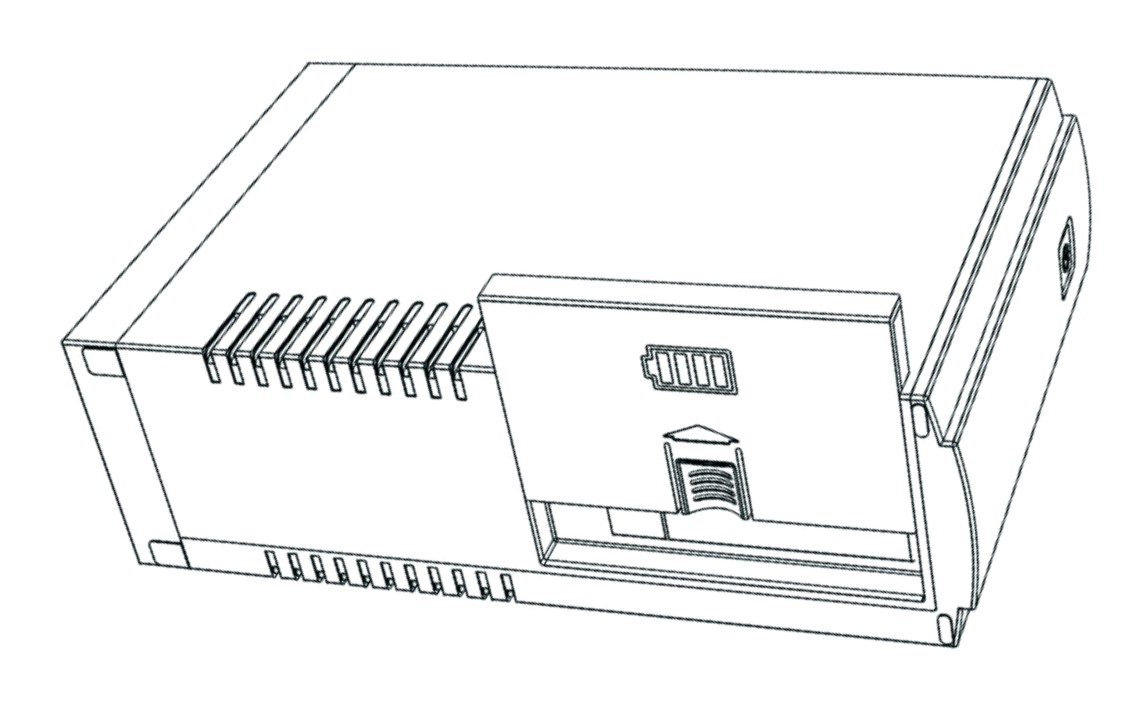

1. Положите ИБП на бок, как показано на рисунке ниже.
2. На крышке отсека для аккумуляторной батареи расположена защелка.
Нажмите на защелку и опустите крышку отсека аккумуляторной батареи вниз по пазам на корпусе ИБП. Крышка батарейного отсека легко сдвигается и полностью снимется для удобства доступа к батарее ИБП.
3. После снятия крышки, извлеките аккумуляторную батарею и отсоедините клеммы проводов от выводов аккумуляторной батареи.

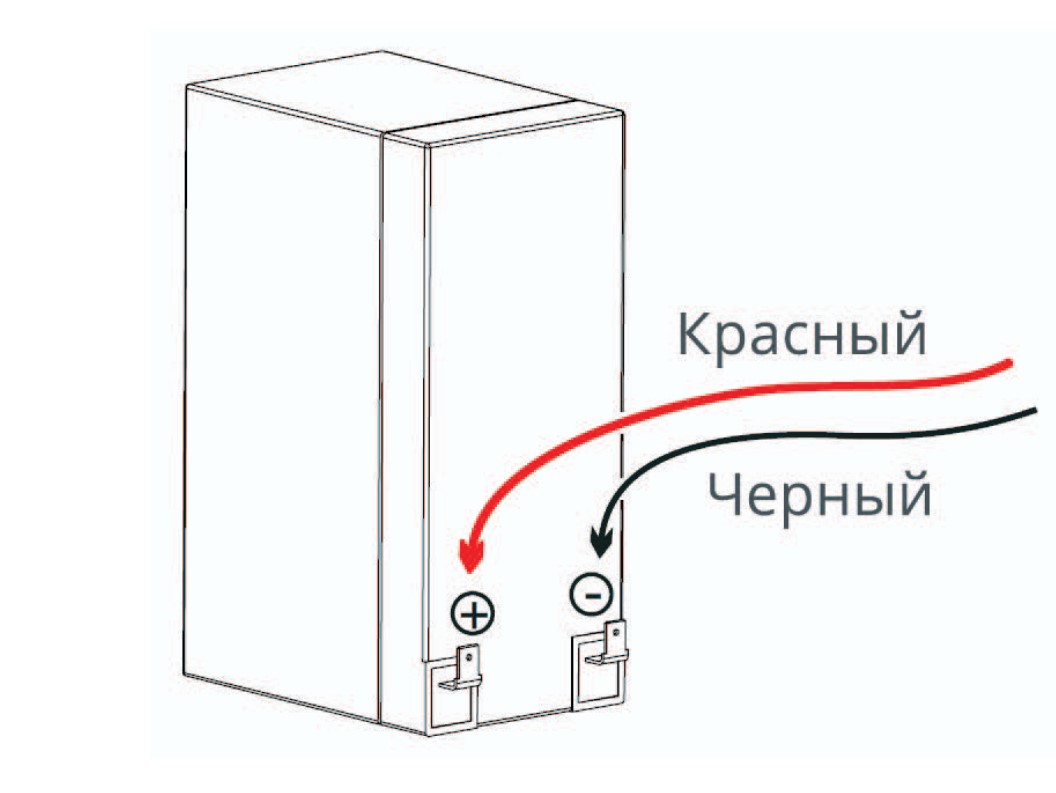

Возьмите новую аккумуляторную батарею и подсоедините клемму красного провода к положительному выводу новой батареи, а клемму черного провода к отрицательному выводу батареи. Проверьте, корректность подключения АКБ к положительным и отрицательным выводам, чтобы избежать повреждение ИБП. При подключении проводов может появиться небольшая искра.

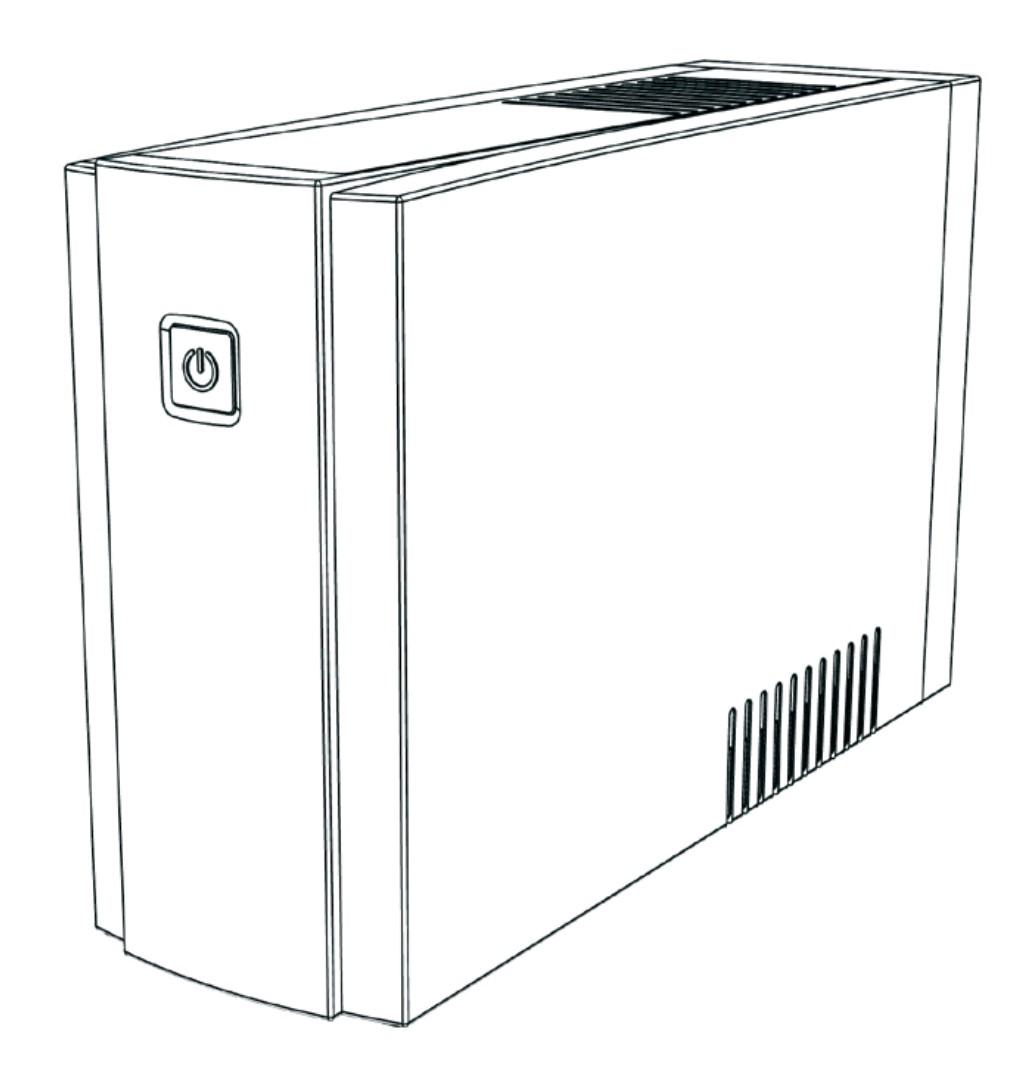

4. Установите крышку аккумуляторного отсека в пазы на корпусе ИБП и задвиньте ее вверх до щелчка.
Проверьте корректность и надежность ее установки. Крышка должна быть установлена надлежащим образом, во избежание возникновения опасных ситуаций в ходе эксплуатации.
