Источник бесперебойного питания ИМПУЛЬС ФРИСТАЙЛ 2000 ВА

Характеристики Комплектация Внешний вид Подключение ВБМ Установка

ИБП ИМПУЛЬС ФРИСТАЙЛ 2000 ВА Россия предназначен для бесперебойного электропитания ответственной нагрузки с высокой плотностью мощности: серверного и сетевого оборудования, сетей голосовой связи и передачи данных, промышленных установок и PLC-контроллеров. Выполнен в форм-факторе стойка (Rack).

Рассчитайте время автономной работы ИБП для данной модели (Runtime Calculator)

Производитель: ИМПУЛЬС

Модель: ФРИСТАЙЛ 2000 ВА

Артикул: FI20201

Руководство по эксплуатации (pdf)

Техническое описание (pdf)

Оставить заявку

Технические характеристики

Основные характеристики
Тип ИБП:	двойного преобразования (on-line)
Способ установки:	в стойку
Архитектура:	моноблочный
Серия:	Фристайл (Россия)

Параметры выхода
Номинальная выходная частота:	47\|63 Гц
Полная выходная мощность:	2 кВА
Активная выходная мощность:	1.8 кВт
Выходной коэффициент мощности:	0.9
Число фаз (выход):	1
Форма выходного сигнала:	чистая синусоида
Крест-фактор:	3:1
Номинальное выходное напряжение:	200\|208\|220\|230\|240 В
Искажение выходного напряжения при линейной нагрузке:	3 %
Искажение выходного напряжения при нелинейной нагрузке:	6 %
Время переключения:	0 мс

Параметры входа
Число фаз (вход):	1
Номинальное входное напряжение:	200\|208\|220\|230\|240 В
Минимально допустимое входное напряжение:	125 В
Максимально допустимое входное напряжение:	290 В
Входное напряжение (детально):	175–290 при нагрузке 100–80 %; 155–290 при нагрузке 80–70 %; 135–290 при нагрузке 70–60 %; 125–290 при нагрузке меньше 60 %
Диапазон напряжений байпаса:	170–264 В
Нижняя граница напряжения перехода на работу от АКБ:	160 (при нагрузке 100-80 %); 140 (при нагрузке 80-70 %); 120 (при нагрузке 70-60 %); 110 (принагрузке < 60 %) В
Верхняя граница напряжения перехода на работу от АКБ:	300 В
Нижняя граница напряжения возврата в нормальный режим работы:	175 (при нагрузке 100-80 %); 155 (при нагрузке 80-70 %); 135 (при нагрузке 70-60 %); 125 (при нагрузке < 60 %) В
Верхняя граница напряжения возврата в нормальный режим работы:	290 В
Минимальная входная частота:	40 Гц
Максимальная входная частота:	70 Гц
Фильтрация помех:	есть
Входной коэффициент мощности:	0.99

Параметры АКБ
Номинальное напряжение шины АКБ:	48 В
Наличие встроенных аккумуляторов:	есть
Возможность замены батарей:	есть
Горячая замена батарей:	есть
Подключение доп. встроенных батарей:	есть
Возможность подключения внешних АКБ:	есть
Возможность подключения внешних батарейных шкафов:	есть
Кол-во встроенных АКБ:	4 шт
Кол-во АКБ в одной линейке:	4 шт
Кол-во линеек внутри ИБП:	1 шт
Модель встроенных АКБ:	Yellow HR12-9
Тип подключаемых АКБ:	VRLA, Valve Regulated Lead Acid, 12В постоянного тока, Свинцово-кислотные с регулирующими клапанами, Герметичный, не нужнается в техническом обслуживании и не требует ремонта
Емкость встроенных АКБ:	9 Ач
Время зарядки:	4 ч
Зарядный ток:	1 А

Системные характеристики
Наличие байпаса:	есть
Автоматический байпас:	есть
Ручной байпас:	есть
Холодный старт:	есть
Автоматический перезапуск:	есть
Гальваническая развязка:	нет
Количество выходных разъёмов питания:	0 шт
Тип выходных разъёмов:	в различных комбинациях IEC до 8 штук с клеммами и SCHUKO до 4 штук
Совместная работа с генератором:	есть
Защита от перегрузки по входу:	есть
Защита от перегрузки по выходу:	есть
Защита от короткого замыкания:	есть
Выход SCHUKO:	нет
Выход IEC:	есть
Количество выходов IEC:	8 шт
Клеммы:	нет

Опции/Интерфейсы
ЖК экран:	есть
Smart Slot:	есть
Поддержка SNMP:	есть
Интерфейс USB:	есть
Ethernet:	нет
RS232:	есть
EPO:	есть
Защита локальной сети:	нет
Защита телефонной линии:	нет

Характеристики внешней среды
Уровень шума:	50 дБА
Допустимая влажность:	90 %
Влажность (детально):	20-90% при 0- 40°С (без конденсации)
Максимальная рабочая температура:	40 °C
Расширенная рабочая температура:	0 – +40 °C

Корпус
Материал корпуса:	металл
Цвет корпуса:	черный

Стандарты
Наличие в реестре МинПромТорга:	есть

Массо-габаритные характеристики
Ширина:	440 мм
Глубина:	86 мм
Высота:	460 мм
Высота в U:	2 U
Масса:	19 кг

Производитель
Страна:	Россия
Гарантия:	24 мес

Некоторые характеристики товара могут изменяться. Уточняйте, пожалуйста, критичные для вас параметры у нас или наших партнёров.

Комплектация

Комплект поставки:

Руководство пользователя ИБП
Фронтальные монтажные кронштейны
USB-кабель
Кабель питания (вход и выход)
Кабель RS232

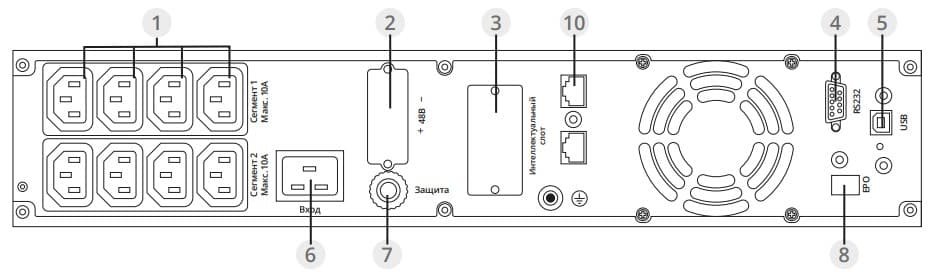

Внешний вид ИМПУЛЬС ФРИСТАЙЛ 1000 ВА

1 Выходные розетки (10 А)
2 Вывод батареи
3 Интеллектуальный слот SNMP (опция)
4 Порт связи RS-232

5 USB (опция)
6 Входная розетка переменного тока
7 Входной автоматический выключатель
8 EPO
9 Выходная розетка (16 А)

Подключение внешних батарейных модулей к ИМПУЛЬС ФРИСТАЙЛ 2000 ВА

1. Чтобы установить дополнительные ВБМ для ИБП

Поверните ИБП задней панелью к себе. Найдите место расположения разъемов для подключения ВБМ закрытое заглушкой. Снимите заглушку.

Вставьте кабель(-и) ВБМ в батарейные разъемы, как показано на Рисунке 7. Плотно соедините разъемы, чтобы обеспечитьнадежное соединение.
Подключение второго ВБМ осуществляется путем его подсоединения комплектным кабелем к свободному (второму) разъему на первом ВБМ. Повторите этот процесс для любых дополнительных ВБМ.
Убедитесь, что соединения ВБМ плотно затянуты, и для каждого кабеля обеспечен достаточный радиус изгиба и отсутствует натяжение кабеля.

Рис. 7. Стандартная установка ВБМ
Вернитесь к шагу 4, чтобы продолжить установку ИБП.

Установка ИБП ИМПУЛЬС ФРИСТАЙЛ 2000 ВА

Для установки монтажных рельсов
- Соберите левую и правую направляющую, как показано на Рисунке 1. Не затягивайте винты.
  Отрегулируйте размер каждой направляющей на глубину стойки.

  Рис. 1. Закрепление реек
- Выберите соответствующий размер стойки для установки в ИБП (см. Рис. 2).
- Затяните четыре гайки M5 зонтичного типа со стороны направляющей в сборе (см. Рис. 1).
- Закрепите одну направляющую в сборе к передней стойке, используя один винт с круглой головкой M5×12 и одну гайку M5. Используя две гайки M5 и два винта с круглой головкой M5×12, закрепите направляющую в сборе на задней панели стойки.

  Рис. 2. Крепление направляющих
- Повторите шаги 3 и 4 для другой направляющей в сборе.
- Затяните барашковые гайки посередине каждой направляющей в сборе.
- При установке дополнительных шкафов повторите шаги с 1 по 6 для каждого набора направляющих.
- Установите ИБП на ровную и устойчивую поверхность, чтобы передняя часть шкафа смотрела на вас.
- Установите монтажные кронштейны в отверстия для винтов с каждой стороны ИБП и закрепите винтами с плоской головкой M4х8, включенные в комплект поставки (см. Рис. 3).
- При установке дополнительных модулей повторите шаги 8 и 9 для каждого модуля.
- Вставьте ИБП и другие дополнительные модули в стойку.
- Закрепите переднюю часть ИБП к стойке, используя один винт с круглой головкой M5х12 и одну гайку M5 с каждой стороны (см. Рис. 4). Установите нижний винт с каждой стороны через нижнее отверстие монтажного кронштейна и нижнее отверстие направляющей. Повторите установку для любых дополнительных модклей.
- Перейдите к следующему разделу «Подключение при монтаже в стойку».

  Рис. 4
Подключение модулей при монтаже в стойку.
- Установите ИБП, произведите подключение внутренних аккумуляторных батарей.
- Подключите дополнительные внешние батарейные модули (ВБМ).

Установка ИБП

Снимите переднюю панель ИБП, открутив четыре винта, как показано на Рисунке 5.

Рис. 5
Снимите металлическую пластину, закрывающую доступ к АКБ. Выдвиньте отсек для установки АКБ, поместите необходимое количество АКБ соответствующего номинала.
Плотно соедините красный разъём вывода группы внутренних аккумуляторных батарей (см. Рис. 6) с красным разъёмом на фронтальной панели ИБП.
Если вы устанавливаете ВБМ, см. следующий раздел «Подключение ВБМ», прежде чем продолжить установку ИБП.

Рис. 6. Подключение внутренних аккумуляторных батарей ИБП
Установите переднюю панель ИБП.
Если вы устанавливаете программное обеспечение для управления питанием, подключите свой компьютер к одному из коммуникационных портов или карте SNMP. Для коммуникационных портов используйте соответствующий кабель.
Если в стойке есть заземляющий контакт, подсоедините заземляющий кабель (не входит в комплект поставки) к болту заземления ИБП. См. схему расположения элементов на задней панели для определения расположения болта заземления для конкретной модели ИБП.
Если имеется устройство аварийного отключения EPO (разъединитель), установите перемычку EPO перед включением ИБП.
Перейдите к разделу «Запуск ИБП»

Связанные разделы

ИБП мощностью 2 кВА

Области применения

Серверы начального уровня
Коммутаторы, маршрутизаторы, сетевое оборудование
Дежурное освещение
Концентраторы телекоммуникационных сетей
Системы хранения данных
Промышленное оборудование
Системы видеонаблюдения
Стойки АСУТП
