Источник бесперебойного питания ИМПУЛЬС ФРИСТАЙЛ 10000 ВА
ИБП ИМПУЛЬС ФРИСТАЙЛ 10000 ВА представляет собой интеллектуальный высокочастотный ИБП двойного преобразования (OnLine) с однофазным входом и однофазным выходом. Несколько модулей ИБП могут соединяться параллельно и обеспечивать схемы резервирования N+X. Установка ИБП в параллель позволяет гибко наращивать суммарную мощность системы в зависимости от роста нагрузки и оптимизировать затраты в соответствии с текущим уровнем потребляемой мощности
Области применения
- Серверы начального уровня
- Коммутаторы, маршрутизаторы, сетевое оборудование
- Дежурное освещение
- Концентраторы телекоммуникационных сетей
- Системы хранения данных
- Промышленное оборудование
- Системы видеонаблюдения
- Стойки АСУТП
Технические характеристики
| Серия ИБП | ФРИСТАЙЛ 000 |
|---|---|
| Модель | ФРИСТАЙЛ 10000 ВА |
| Артикул | FT10301 |
| Тип ИБП | on-line |
| Номинальная мощность | 10 кВА / 9 кВт |
| Число фаз (вход) | 1 |
| Входное напряжение | 200/208/220/230/240 В |
| Диапазон входного напряжения | 122 - 276 В |
| Напряжение (батарея) | 240 В |
| Выходное напряжение | 200/208/220/230/240 В |
| Входной коэффициент мощности | 0.98 |
| Число фаз (выход) | 1 |
| Выходной коэффициент мощности | 0.9 |
| Диапазон входной частоты | 42 - 70 Гц, автоопределение |
| Искажение - линейная нагрузка | ≤2% |
| Искажение - нелинейная нагрузка | ≤5% |
| Количество 12 В батарей | 20 |
| Вес без батареи | 25 кг |
| Общее кол-во батарей | 20 |
| Габариты, ШхГхВ | 86.5 х 625 х 440 мм |
| КПД | В экономном режиме работы >97 %; в нормальном режиме работы >90 |
| Уровень шума | 50 дБ |
| Перегрузочная способность инвертора | Нагрузка <110% - длительность 3 мин, <125% - длительность 30 с,<150% - длительность 1 с, >150% - немедленное отключение ИБП |
| Время зарядки | 8 ч |
| Интерфейс USB | есть |
| Тип выходных разъемов | Клеммная колодка |
| Гарантия | 2 года |
| Емкость встроенных АКБ | 9 Ач |
| Количество АКБ | 20 |
| Форма выходного сигнала | Синусоида |
| ЖК-дисплей | да |
| Холодный старт | да |
| Защита от высоковольтных импульсов | да |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
| Защита от электромагнитных и радиопомех | да |
| Комплектация |
|
| Cтабильность напряжения | 2 |
Комплектация
Комплект поставки:
- Руководство пользователя ИБП
- Комплект программного обеспечения на CD-диске
- USB-кабель
- Кабель питания (вход и выход)
- Кабель RS232

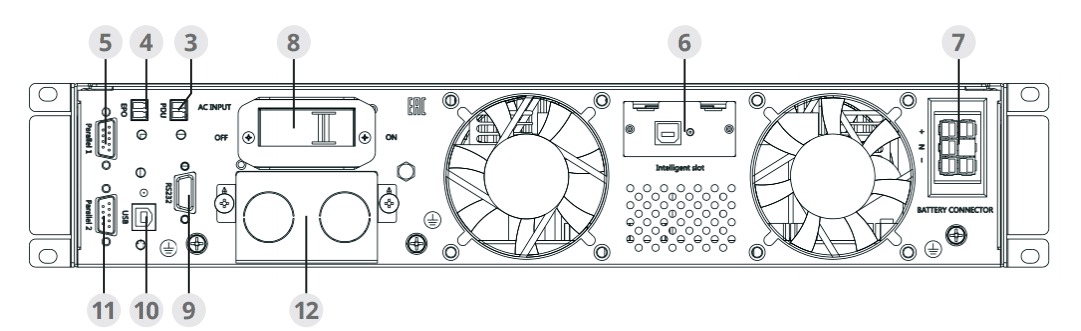

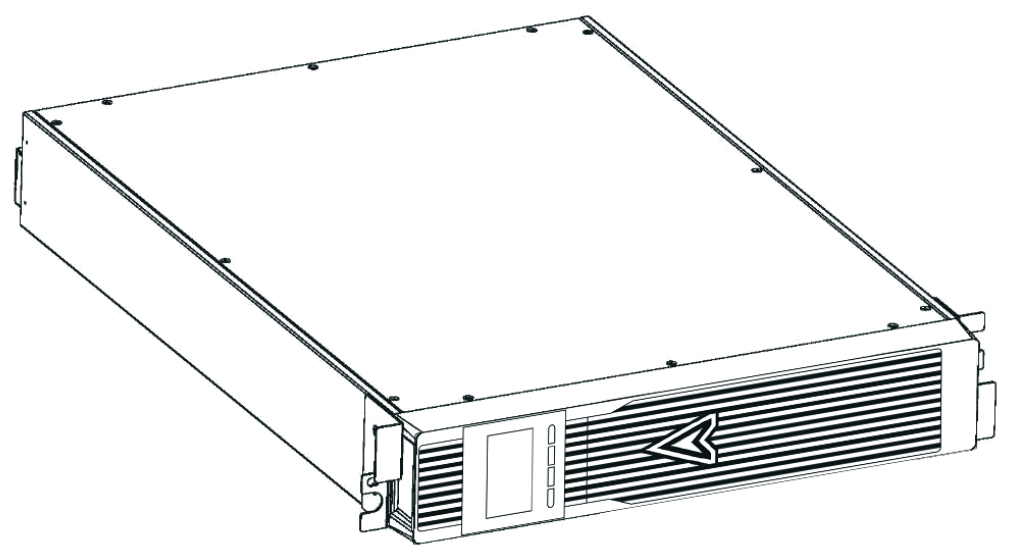

Внешний вид ИМПУЛЬС ФРИСТАЙЛ 10000 ВА
- 1 Фронтальный фиксатор - ручка
- 2 ЖК-дисплей
- 3 Порт PDU
- 4 Порт EPO
- 5 Параллельный порт 1
- 6 Интеллектуальный слот
- 7 Разъем для подключения АКБ
- 8 Входной автоматический выключатель
- 9 Порт COM (RS232)
- 10 Порт USB
- 11 Параллельный порт 2
- 12 Терминалы подключения сети и нагрузки
Подключение внешних батарейных модулей к ИМПУЛЬС ФРИСТАЙЛ 10000 ВА

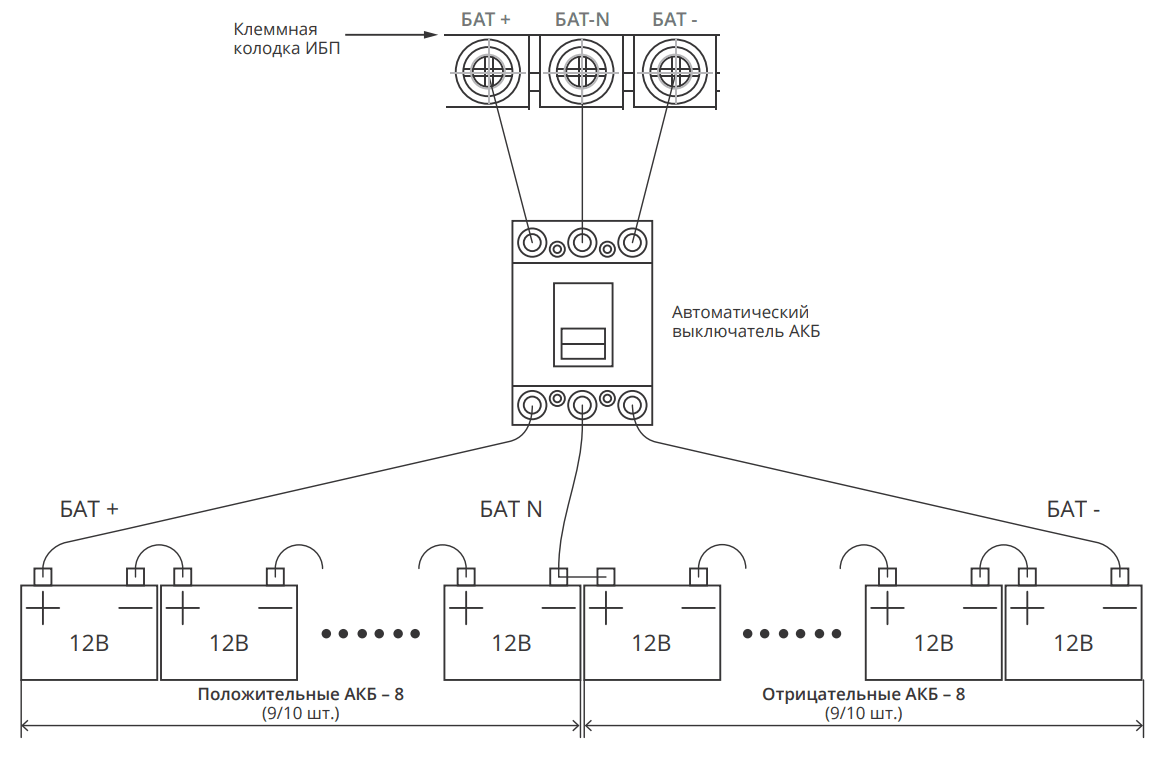

В составе ИБП применяется схема линейки батарей с двумя (положительным и отрицательным) группами (плечами) последовательно соединенных 12В батарей, общее количество которых составляет 16 шт. (опционально – 18 или 20 шт.). Нейтральный кабель (средняя точка) подключается к соединению между отрицательным полюсом 8й (9й/10й) и положительным полюсом 9й (10й/11й) АКБ. Нейтраль, положительный и отрицательный контакты линейки АКБ подключаются к ИБП. АКБ, установленные меду анодом и нейтралью, называются положительной группой, а АКБ, установленные между нейтралью и катодом – отрицательной группой. Пользователь может выбрать емкость и количество АКБ в соответствии со своими требованиями по времени автономной работы. Схема подключения батарей показана на следующей схеме:
Контакт BAT+ на клеммной колодке ИБП необходимо подключить к аноду положительной АКБ, контакт BAT-N – к катоду положительной и аноду отрицательной АКБ, а контакт BAT- – к катоду отрицательной АКБ.
Установка ИБП ИМПУЛЬС ФРИСТАЙЛ 10000 ВА
- Оборудование предназначено для установки и эксплуатации внутри помещений. ИБП должен быть установлен в чистом месте, в стабильном фиксированном положении. Источник не должен подвергаться воздействию вибрации, пыли, влажности, воспламеняющихся газов и жидкостей, коррозийных и агрессивных сред. Во избежание высокой температуры в помещении установки рекомендуется предусмотреть систему вытяжной вентиляции или кондиционирования воздуха. При эксплуатации ИБП в пыльной среде, дополнительно следует установить воздушные фильтры.
- Температура окружающей среды на месте установке ИБП должна быть в диапазоне от 0°C до +40°C. Если температура превышает 40°C, номинальная нагрузочная способность должна быть уменьшена на 12% на каждые дополнительные 5°C. Максимальная температура не может превышать +50°C.
- Если ИБП перед установкой хранился при низкой температуре, в нем может образоваться конденсат. Монтаж ИБП допускается только при условии, что влага с его внутренних и внешних элементов полностью испарилась. В противном случае возникает опасность поражения электрическим током и повреждения ИБП.
- На месте установки АКБ температура окружающей среды должна поддерживаться в указанных пределах. Температура окружающей среды – основной фактор, определяющий емкость и срок службы АКБ. При нормальной эксплуатации температура АКБ должна поддерживаться в диапазоне от +15°C до +25°C. Держите АКБ вдали от источников тепла, вентиляционных отверстий, солнечной радиации и др.
- Если монтаж оборудования не будет осуществляться сразу же после доставки, его необходимо хранить в помещении, где ИБП будет защищен от повышенной влажности и температуры.
