ИБП ИМПУЛЬС серии МОДУЛЬ 25-600 кВА

Максимальная гибкость для защиты критически важных приложений

Модульные ИБП ИМПУЛЬС серии МОДУЛЬ 25-600 – наиболее компактные из серии модульных ИБП, имеющие в основании установки менее 2 м2 при мощности до 900 кВА. ИБП МОДУЛЬ – лучшее решение на рынке дата-центров благодаря наивысшим показателям надежности и производительности устройства. Модульные ИБП ИМПУЛЬС серии МОДУЛЬ обеспечивают высокую степень защиты электроэнергии как для крупных дата-центров, так и для чувствительного электрооборудования.

Области применения

  • ЦОД среднего и большого размера
  • Транспортная инфраструктура
  • Телекоммуникационное оборудование и оборудование связи
  • Банковская сфера
  • Системы автоматизированного управления производством
  • Медицинское и диагностическое оборудование

Инструкции МОДУЛЬ 25-600 кВА

Техническое описание (pdf) Инструкция (pdf)

Решения на базе силовых модулей МОДУЛЬ СМ25

МОДУЛЬ 150-25

МОДУЛЬ 150-25

МОДУЛЬ 150-25

Мощность готовых решений: 25-150 кВА / 25-150 кВт

  • Силовой модуль: СМ25 (25 кВА)
  • Мощность: 25 кВА / 25 кВт
  • Число фаз (вход/выход): 3/3
  • Габариты: 460x790x135 мм
  • Вес: 33 кг
  • Силовой шкаф: СТ180
  • Габариты шкафа: 600х1100х1600 мм

Варианты модульных ИБП на базе шкафа СТ180 и силового модуля СМ25

Название:

Мощность:

Кол-во модулей:

Свободные слоты:

25 кВА / 25 кВт

1

5

50 кВА / 50 кВт

2

4

75 кВА / 75 кВт

3

3

100 кВА / 100 кВт

4

2

125 кВА / 125 кВт

5

1

150 кВА / 150 кВт

6

0

МОДУЛЬ 250-25

МОДУЛЬ 250-25

МОДУЛЬ 250-25

Мощность готовых решений: 25-250 кВА / 25-250 кВт

  • Силовой модуль: СМ25 (25 кВА)
  • Мощность: 25 кВА / 25 кВт
  • Число фаз (вход/выход): 3/3
  • Габариты: 460x790x135 мм
  • Вес: 33 кг
  • Силовой шкаф: СТ300
  • Габариты шкафа: 600х1100х2000 мм

Варианты модульных ИБП на базе шкафа СТ300 и силового модуля СМ25

Название:

Мощность:

Кол-во модулей:

Свободные слоты:

25 кВА / 25 кВт

1

9

50 кВА / 50 кВт

2

8

75 кВА / 75 кВт

3

7

100 кВА / 100 кВт

4

6

125 кВА / 125 кВт

5

5

150 кВА / 150 кВт

6

4

175 кВА / 175 кВт

7

3

200 кВА / 200 кВт

8

2

225 кВА / 225 кВт

9

1

250 кВА / 250 кВт

10

0

МОДУЛЬ 500-25

МОДУЛЬ 500-25

МОДУЛЬ 500-25

Мощность готовых решений: 25-500 кВА / 25-500 кВт

  • Силовой модуль: СМ25 (25 кВА)
  • Мощность: 25 кВА / 25 кВт
  • Число фаз (вход/выход): 3/3
  • Габариты: 460x790x135 мм
  • Вес: 33 кг
  • Силовой шкаф: СТ600
  • Габариты шкафа: 2000х1050х2000 мм

Варианты модульных ИБП на базе шкафа СТ600 и силового модуля СМ25

Название:

Мощность:

Кол-во модулей:

Свободные слоты:

25 кВА / 25 кВт

1

19

50 кВА / 50 кВт

2

18

75 кВА / 75 кВт

3

17

100 кВА / 100 кВт

4

16

125 кВА / 125 кВт

5

15

150 кВА / 150 кВт

6

14

175 кВА / 175 кВт

7

13

200 кВА / 200 кВт

8

12

225 кВА / 225 кВт

9

11

250 кВА / 250 кВт

10

10

275 кВА / 275 кВт

11

9

300 кВА / 300 кВт

12

8

325 кВА / 325 кВт

13

7

350 кВА / 350 кВт

14

6

375 кВА / 375 кВт

15

5

400 кВА / 400 кВт

16

4

425 кВА / 425 кВт

17

3

450 кВА / 450 кВт

18

2

475 кВА / 475 кВт

19

1

500 кВА / 500 кВт

20

0

Решения на базе силовых модулей МОДУЛЬ СМ30

МОДУЛЬ 180-30

МОДУЛЬ 180-30

МОДУЛЬ 180-30

Мощность готовых решений: 30-180 кВА / 27-162 кВт

  • Силовой модуль: СМ30 (30 кВА)
  • Мощность: 30 кВА / 27 кВт
  • Число фаз (вход/выход): 3/3
  • Габариты: 460x790x134 мм
  • Вес: 34 кг
  • Силовой шкаф: СТ180
  • Габариты шкафа: 600х1100х1600 мм

Варианты модульных ИБП на базе шкафа СТ180 и силового модуля СМ30

Название:

Мощность:

Кол-во модулей:

Свободные слоты:

30 кВА / 27 кВт

1

5

60 кВА / 54 кВт

2

4

90 кВА / 81 кВт

3

3

120 кВА / 108 кВт

4

2

150 кВА / 135 кВт

5

1

180 кВА / 162 кВт

6

0

МОДУЛЬ 300-30

МОДУЛЬ 300-30

МОДУЛЬ 300-30

Мощность готовых решений: 30-300 кВА / 27-270 кВт

  • Силовой модуль: СМ30 (30 кВА)
  • Мощность: 30 кВА / 27 кВт
  • Число фаз (вход/выход): 3/3
  • Габариты: 460x790x134 мм
  • Вес: 34 кг
  • Силовой шкаф: СТ300
  • Габариты шкафа: 600х1100х2000 мм

Варианты модульных ИБП на базе шкафа СТ300 и силового модуля СМ30

Название:

Мощность:

Кол-во модулей:

Свободные слоты:

30 кВА / 27 кВт

1

9

60 кВА / 54 кВт

2

8

90 кВА / 81 кВт

3

7

120 кВА / 108 кВт

4

6

150 кВА / 135 кВт

5

5

180 кВА / 162 кВт

6

4

210 кВА / 189 кВт

7

3

240 кВА / 216 кВт

8

2

270 кВА / 243 кВт

9

1

300 кВА / 270 кВт

10

0

МОДУЛЬ 600-30

МОДУЛЬ 600-30

МОДУЛЬ 600-30

Мощность готовых решений: 30-600 кВА / 27-540 кВт

  • Силовой модуль: СМ30 (30 кВА)
  • Мощность: 30 кВА / 27 кВт
  • Число фаз (вход/выход): 3/3
  • Габариты: 460x790x134 мм
  • Вес: 34 кг
  • Силовой шкаф: СТ600
  • Габариты шкафа: 2000х1050х2000 мм

Варианты модульных ИБП на базе шкафа СТ600 и силового модуля СМ30

Название:

Мощность:

Кол-во модулей:

Свободные слоты:

30 кВА / 27 кВт

1

19

60 кВА / 54 кВт

2

18

90 кВА / 81 кВт

3

17

120 кВА / 108 кВт

4

16

150 кВА / 135 кВт

5

15

180 кВА / 162 кВт

6

14

210 кВА / 189 кВт

7

13

240 кВА / 216 кВт

8

12

270 кВА / 243 кВт

9

11

300 кВА / 270 кВт

10

10

330 кВА / 297 кВт

11

9

360 кВА / 324 кВт

12

8

390 кВА / 351 кВт

13

7

420 кВА / 378 кВт

14

6

450 кВА / 405 кВт

15

5

480 кВА / 432 кВт

16

4

510 кВА / 459 кВт

17

3

540 кВА / 486 кВт

18

2

570 кВА / 513 кВт

19

1

600 кВА / 540 кВт

20

0

Силовые модули

Силовой модуль ИМПУЛЬС МОДУЛЬ СМ25

Силовой модуль ИМПУЛЬС МОДУЛЬ СМ25

  • Мощность: 25 кВА / 25 кВт
  • Число фаз на (вход/выход): 3/3
  • Габариты: 460x790x135 мм
  • Вес: 33 кг

Силовой модуль МОДУЛЬ СМ30

Силовой модуль МОДУЛЬ СМ30

  • Мощность: 30 кВА / 27 кВт
  • Число фаз на (вход/выход): 3/3
  • Габариты: 460x790x134 мм
  • Вес: 34 кг

Силовые шкафы

Силовой шкаф МОДУЛЬ СТ180

Силовой шкаф МОДУЛЬ СТ180

  • Габариты: 600х1100х1600 мм
  • Силовой модуль: СМ30
  • Силовой модуль: СМ25
  • Вес: 165 кг

Силовой шкаф МОДУЛЬ СТ300 (10 слотов)

Силовой шкаф МОДУЛЬ СТ300 (10 слотов)

  • Габариты: 600х1100х2000 мм
  • Силовой модуль: СМ30
  • Силовой модуль: СМ25
  • Вес: 220 кг

Силовой шкаф МОДУЛЬ СТ600

Силовой шкаф МОДУЛЬ СТ600

  • Габариты: 2000х1050х2000 мм
  • Силовой модуль: СМ30
  • Силовой модуль: СМ25
  • Вес: 660 кг

Преимущества ИМПУЛЬС МОДУЛЬ 25-600 кВА

Независимый ЖК-дисплей для каждого силового модуля

  • Каждый силовой модуль имеет независимый ЖК-дисплей, что дает пользователям возможность обзора статуса внутреннего состояния ИБП и сигналов тревог в режиме реального времени
Силовой модуль

Дружественный интерфейс

  • Предоставляет графическую и текстовую информацию сигналов тревог, статуса данных, рекомендаций для пользователя по более удобной и безопасной работе с устройством
Интерфейс

Изолированный воздушный поток

Силовые модули ИБП с возможностью горячей замены выполнены по уникальной конструкторской технологии. При данной конструкции печатная плата и тепловые пластины находятся в двух разнесенных слоях, что позволяет ИБП адаптироваться к условиям работы в запыленном пространстве без ухудшения стабильности работы и надежности.

  • Охлаждающий воздушный поток циркулирует в нижней части устройства, что обеспечивает отсутствие пыли и загрязнений на верхней печатной плате.
  • Единый воздушный канал обеспечивает резервирование вентиляторов. Потому, даже в случае выхода из строя одного из вентиляторов, силовой модуль продолжит свое нормальное функционирование.
Схема движения воздуха в устройстве

Уникальный дизайн для высокой надежности

Вместо дискретных компонентов IGBT и SCR, ИБП ИМПУЛЬС серии МОДУЛЬ использует модульные IGBT и SCR компоненты в выпрямителе и инверторе, что обеспечивает значительное повышение надежности устройства

  • Все компоненты в одном модуле, меньше точек поломок, выше надежность
  • Все компоненты интегрированы в единую модульную конструкцию, что уменьшает число несоответствий
  • ИБП МОДУЛЬ – компактное устройство, с высокой плотностью мощности и незначительной занимаемой пространственной площадью
  • Интегрированные внутр.термодатчики отображают внутр.температуру IGBT компонентов
Компоненты устройства

Высокая плотность мощности, модульная конструкция с возможностью масштабирования

  • Высокая плотность мощности. Площадь в основании менее 0,66 м2для устройства 300кВА, с плотностью мощности 409кВт/м2, тем самым сохраняя полезное пространство дата-центра
  • Масштабирование от 30кВА до 900кВА с возможностью подключения до 30 устройств в параллель
Габариты шкафов
  • Резервирование N+X

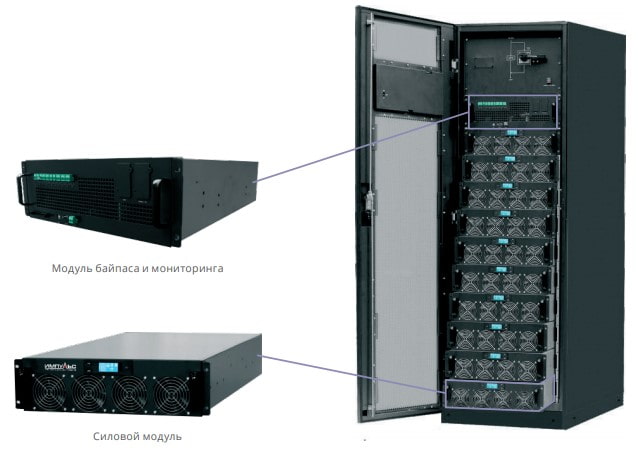

  • Возможность горячей замены силовых модулей, байпаса и модуля мониторинга
  • Дополнительный зарядный модуль, экстра зарядный ток – 50А для увеличения времени автономной работы устройства
Шкаф изнутри
Данные силового модуля

Комплексная система управления мониторингом

Каждый силовой модуль предоставляет полную информацию о внутреннем состоянии критически важных компонентов устройства и отображает ее в режиме реального времени, а также выдает сообщения-напоминания о возможных неисправностях системы и необходимости проведения сервисных работ

  • Сообщения – напоминания о необходимости проведения сервисных работ, фиксируется время работы конденсаторов и вентиляторов
  • Мониторинг температуры устройства для обнаружения ненормального теплового состояния
  • Интеллектуальное зарядное устройство для увеличения продолжительности срока службы аккумулятора
Сигналы устройства

Запись критических сигналов

ИБП ИМПУЛЬС серии МОДУЛЬ может автоматически фиксировать и сохранять значения основных параметров системы во время нестандартных ситуаций для возможности их дальнейшей аналитики

  • Фиксация информации и представление ее в виде формы сигнала для последующего анализа
  • Выявление причин отказов и поломок с целью предотвращения возникновения подобных ошибок в будущем
Эффективность системы

Функция «умного» сна

Функция «умного» сна может интеллектуально отключать некоторые силовые модули, когда нагрузка незначительна, повышая таким образом эффективность оставшихся силовых модулей и снижая расходы на электроэнергию и охлаждение для потребителя.

  • Улучшение эффективности, снижение расходов на электроэнергию и охлаждение
  • Легкая настройка в два шага. Потребитель может выбирать функцию «умного» сна либо функцию чередования
  • Силовые модули работают поочередно, тем самым увеличивая продолжительность эксплуатации

Самотестирование без нагрузки

Электрическая схема

Самотестирование без нагрузки – это премиальная функция, которая применяется во всех трех фазах ИБП МОДУЛЬ, которая способна тестировать ИБП при разных уровнях нагрузки без подключения реальной нагрузки, сохраняя таким образом более 90% энергии.

  • Симуляция различных уровней нагрузки без необходимости подключения реальной нагрузки обеспечивает сохранность до 90% энергии
  • Поддерживается в месте настройки, удобство для заводского тестирования
Сухие контакты

Программируемый порт «сухих» контактов

Функция программируемого порта «сухих» контактов доступна во всех моделях ИБП ИМПУЛЬС МОДУЛЬ. Пользователи могут легко расширить или модифицировать предназначение каждого порта

  • Огромное количество опций для трех входов и четырех выходов, каждый из которых программируемый
  • Легкая настройка с помощью выпадающего меню
  • Совместимость со всеми моделями ИБП ИМПУЛЬС МОДУЛЬ
